Toepassingsscenario's van kabelassemblages met stabiele amplitude en stabiele fase

Wanneer u een kabel probeert om te testen, vereisen de volgende twee situaties over het algemeen dat de kabel de amplitude en fase stabiliseert:

1. Bij het testen van producten met kabelassemblages hopen we dat de amplitude en fase stabiel zijn, zodat de testindicatoren nauwkeurig zijn. Net als bij het wegen van producten met elektronische weegschalen op de markt, zijn elektronische weegschalen stabiel en zijn de gemeten waarden nauwkeurig.

2. Bij gebruik in het systeem stellen sommige systemen relatief hoge eisen aan de fase-amplitude.De fluctuatie van de fase-amplitude van het kabelsamenstel zal de stabiliteit van het gehele systeem beïnvloeden, dus het is ook noodzakelijk om de amplitude en fase te stabiliseren.

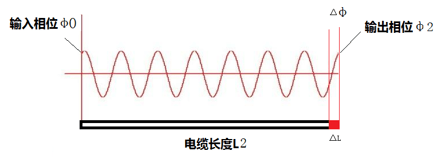

De verandering van de amplitude is de fluctuatie van het invoegverlies, en om de amplitude te stabiliseren, hoe kleiner de fluctuatie van het invoegverlies, hoe beter. De verandering van fase kan eenvoudig worden begrepen als de verandering van lengte. Wanneer de kabel wordt gebogen of de temperatuur verandert, zal de lengte van de kabel iets veranderen, en deze verandering zal de fase beïnvloeden. Het principe wordt weergegeven in de volgende afbeelding:

Als de kabellengte van L1 verandert in L2, verandert de lengte met ΔL en verandert de fase dienovereenkomstig met Δφ.

Objectief gezien kunnen de amplitude- en faseveranderingen van de kabelcomponenten niet worden vermeden. Slechts enkele verbeteringen in het kabelproductieproces kunnen worden gebruikt om de amplitude- en faseveranderingen kleiner te maken. Dit is de stabiele amplitude- en fasekabel.

Er zijn twee voorwaarden die de amplitude- en faseveranderingen beïnvloeden:

1. Stabiele temperatuuramplitude en fase: wanneer de temperatuur verandert, zal het principe van thermische uitzetting en koude samentrekking onvermijdelijk veranderingen in de kabelgrootte veroorzaken. Temperatuurveranderingen treden over het algemeen buitenshuis op, dus wanneer de kabelassemblage wordt gebruikt als een buitensysteemverbinding, worden temperatuurstabiliteit en fasestabiliteit voorgesteld, zoals kabels die zijn aangesloten op buitenantennes. Nadat dit soort kabel is geassembleerd, is deze in principe gefixeerd, dus het is over het algemeen niet nodig om de amplitude en fase mechanisch te stabiliseren.

2. Mechanische amplitudestabilisatie en fasestabilisatie: wanneer de kabelassemblage als testkabel wordt gebruikt, wordt deze over het algemeen gebruikt in een ruimte met constante temperatuur en vochtigheid, dus er is geen invloed van temperatuurstabilisatie en fasestabilisatie. Bij het testen van het product is het echter noodzakelijk om de kabel continu te buigen, zodat de mechanische afmeting van de kabel verandert, zodat de testkabel over het algemeen meer aandacht besteedt aan de mechanische amplitude en fasestabiliteit.
