Classificatie en prestaties van filters

Volgens de transmissiekenmerken zijn RF-filters onderverdeeld in low-pass (LP), high-pass (HP), band-pass (BP), band-stop (BS) en all-pass (all-pass, AP) vijf soorten, laat het filter het gewenste frequentiesignaal door en onderdrukt het ongewenste frequentiesignaal.

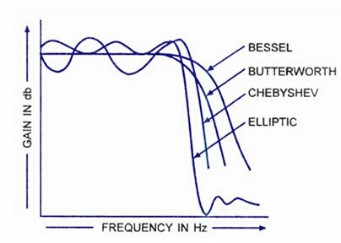

Volgens het wiskundige prototype zijn er Butterworth, Chebyshev, Ellipse, Bessel en andere filters. Onder de premisse van dezelfde volgorde heeft het Butterworth-filter de vlakste doorlaatband en neemt de stopband langzaam af; het Chebyshev-filter oscilleert met gelijke rimpelingen in de doorlaatband en de stopband neemt sneller af; het elliptische filter oscilleert met gelijke rimpelingen in de doorlaatband, en De band neemt het snelst af; de doorlaatband van het Bessel-filter oscilleert met een gelijke rimpel, de stopband neemt langzaam af en de amplitude-frequentiekarakteristiek is het slechtst, maar deze heeft de beste lineaire fasekarakteristiek.

Afhankelijk van het type resonator zijn er LC-filters, microstriplijnfilters, golfgeleiderfilters, diëlektrische filters en coaxiale holtefilters.

De indicatoren voor het meten van de filterprestaties omvatten voornamelijk middenfrequentie, bandbreedte, kwaliteitsfactor, staande golfverhouding, invoegverlies, in-band fluctuatie, out-of-band onderdrukking, groepsvertraging, vermogenscapaciteit, volume en temperatuurkenmerken.

Onder hen weerspiegelt de kwaliteitsfactor de selectiviteit van het banddoorlaatfilter; de staande golfverhouding weerspiegelt de mate waarin het filter en andere apparaten in het systeem overeenkomen; het invoegverlies weerspiegelt de verzwakking van het signaalvermogen. weerspiegelt de fluctuatiegraad van de signaalamplitude in de doorlaatband; de out-of-band onderdrukking weerspiegelt de verzwakkingsgraad van het gefilterde signaal; de groepsvertraging weerspiegelt de vertragingstijd van het signaal dat door het filter gaat.
