Klasyfikacja i wydajność filtrów

Zgodnie z charakterystyką transmisji filtry RF są podzielone na dolnoprzepustowe (LP), górnoprzepustowe (HP), pasmowe (BP), pasmowe (BS) i wszechprzepustowe (all-pass, AP) pięć różnych rodzajów, filtr przepuszcza sygnał o pożądanej częstotliwości i tłumi niechciany sygnał częstotliwości.

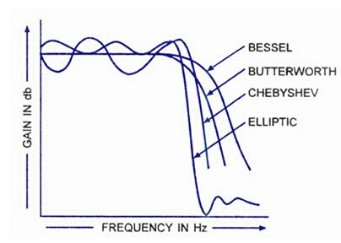

Według matematycznego prototypu istnieją filtry Butterwortha, Czebyszewa, Ellipse, Bessela i inne. Zgodnie z założeniem tego samego rzędu, filtr Butterwortha ma najbardziej płaskie pasmo przepuszczania, a pasmo zaporowe opada powoli; filtr Czebyszewa oscyluje z równymi falami w paśmie przepuszczania, a pasmo zaporowe opada szybciej; filtr eliptyczny oscyluje z równymi falami w paśmie przepuszczania, oraz Pasmo zanika najszybciej, pasmo przepuszczania filtra Bessela oscyluje z równym tętnieniem, pasmo zaporowe opada powoli, a charakterystyka amplitudowo-częstotliwościowa jest najgorsza, ale ma najlepszą liniową charakterystykę fazową.

W zależności od typu rezonatora dostępne są filtry LC, filtry mikropaskowe, filtry falowodowe, filtry dielektryczne i współosiowe filtry wnękowe.

Wskaźniki służące do pomiaru wydajności filtra obejmują głównie częstotliwość środkową, szerokość pasma, współczynnik jakości, współczynnik fali stojącej, tłumienie wtrąceniowe, fluktuacje wewnątrzpasmowe, tłumienie pozapasmowe, opóźnienie grupowe, pojemność mocy, charakterystykę głośności i temperatury.

Wśród nich współczynnik jakości odzwierciedla selektywność filtra pasmowoprzepustowego; współczynnik fali stojącej odzwierciedla stopień dopasowania filtra i innych urządzeń w systemie; tłumienie wtrąceniowe odzwierciedla tłumienie mocy sygnału. odzwierciedla stopień fluktuacji amplitudy sygnału w paśmie przepuszczania; tłumienie poza pasmem odzwierciedla stopień tłumienia przefiltrowanego sygnału; opóźnienie grupowe odzwierciedla czas opóźnienia sygnału przechodzącego przez filtr.
