Sovellusskenaariot vakaan amplitudin ja vakaan vaiheen kaapelikokoonpanoista

Kun yrität kaapelia testausta varten, yleensä seuraavat kaksi tilannetta vaativat kaapelin vakauttamaan amplitudia ja vaihetta:

1. Kun testataan tuotteita kaapelikokoonpanoilla, toivomme, että amplitudi ja vaihe ovat vakaat, jotta testiindikaattorit ovat tarkkoja. Kuten markkinoilla olevat elektronisilla vaaoilla varustetut punnitustuotteet, elektroniset vaa'at ovat vakaat ja mitatut arvot ovat tarkkoja.

2. Järjestelmässä käytettäessä joissakin järjestelmissä on suhteellisen korkeat vaatimukset vaiheamplitudille Kaapelikokoonpanon vaiheamplitudin vaihtelu vaikuttaa koko järjestelmän vakauteen, joten amplitudi ja vaihe on myös tarpeen stabiloida.

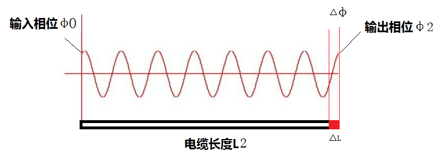

Amplitudin muutos on lisäyshäviön vaihtelu, ja amplitudin stabiloimiseksi mitä pienempi on lisäyshäviön vaihtelu, sitä parempi. Vaiheen muutos voidaan ymmärtää yksinkertaisesti pituuden muutoksena. Kun kaapelia taivutetaan tai lämpötila muuttuu, kaapelin pituus muuttuu hieman ja tämä muutos vaikuttaa vaiheeseen. Periaate näkyy seuraavassa kuvassa:

Kun L1:n kaapelin pituus muuttuu L2:ksi, pituus muuttuu ΔL ja vaihe muuttuu vastaavasti Δφ.

Objektiivisesti katsottuna kaapelikomponenttien amplitudi- ja vaihemuutoksia ei voida välttää.Amplitudi- ja vaihemuutoksia voidaan pienentää vain joillain parannuksilla kaapelin valmistusprosessissa.Tämä on vakaa amplitudi- ja vaihekaapeli.

On olemassa kaksi ehtoa, jotka vaikuttavat amplitudin ja vaiheen muutoksiin:

1. Vakaa lämpötilan amplitudi ja vaihe: Kun lämpötila muuttuu, lämpölaajenemisen ja kylmäsupistumisen periaate aiheuttavat väistämättä muutoksia kaapelin kokoon. Lämpötilan vaihtelut tapahtuvat yleensä ulkona, joten kun kaapelikokoonpanoa käytetään ulkojärjestelmän liitäntänä, ehdotetaan lämpötilan vakautta ja vaihestabiilisuutta, kuten ulkoantenneihin kytketyt kaapelit. Kun tällainen kaapeli on koottu, se on periaatteessa kiinteä, joten sen amplitudia ja vaihetta ei yleensä tarvitse mekaanisesti stabiloida.

2. Mekaaninen amplitudin stabilointi ja vaiheen stabilointi: Kun kaapelikokoonpanoa käytetään testikaapelina, sitä käytetään yleensä huoneessa, jossa on vakiolämpötila ja kosteus, joten lämpötilan stabilointiin ja vaiheen stabilointiin ei ole vaikutusta. Tuotetta testattaessa on kuitenkin tarpeen taivuttaa kaapelia jatkuvasti, jotta kaapelin mekaaninen koko muuttuu, joten testikaapelissa kiinnitetään yleensä enemmän huomiota mekaaniseen amplitudiin ja vaihestabiilisuuteen.
