Suodattimien luokittelu ja suorituskyky

Lähetysominaisuuksien mukaan RF-suodattimet jaetaan alipäästö- (LP), ylipäästö- (HP), kaistanpäästö- (BP), kaistanpysäytys (BS) ja all-pass (all-pass, AP) viiteen. Suodin sallii halutun taajuuden signaalin kulkemisen ja vaimentaa ei-toivotun taajuussignaalin.

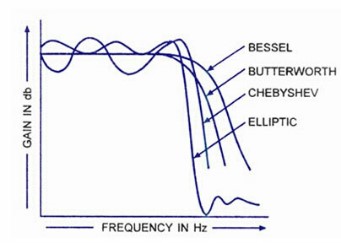

Matemaattisen prototyypin mukaan on olemassa Butterworth-, Chebyshev-, Ellipse-, Bessel- ja muita suodattimia. Saman järjestyksen mukaan Butterworth-suodattimella on tasaisin päästökaista, ja estokaista laskee hitaasti; Chebyshev-suodatin värähtelee yhtä suurella värähtelyllä päästökaistalla ja estokaista laskee nopeammin; elliptinen suodatin värähtelee yhtä suurella värähtelyllä päästökaistalla, ja Kaista laskee nopeimmin, Besselin suodattimen päästökaista värähtelee yhtä aaltoilulla, pysäytyskaista laskee hitaasti ja amplitudi-taajuusominaisuus on huonoin, mutta sillä on paras lineaarinen vaiheominaisuus.

Resonaattorityypistä riippuen on olemassa LC-suodattimia, mikroliuskajohtosuodattimia, aaltoputkisuodattimia, dielektrisiä suodattimia ja koaksiaalisia ontelosuodattimia.

Suodattimen suorituskyvyn mittausindikaattoreita ovat pääasiassa keskitaajuus, kaistanleveys, laatutekijä, seisova aaltosuhde, välityshäviö, kaistan sisäinen vaihtelu, kaistan ulkopuolinen vaimennus, ryhmäviive, tehokapasiteetti, tilavuus ja lämpötilaominaisuudet.

Niistä laatutekijä heijastaa kaistanpäästösuodattimen selektiivisyyttä; seisova aaltosuhde heijastaa suodattimen ja muiden järjestelmän laitteiden yhteensopivuusastetta; lisäyshäviö heijastaa signaalin tehon vaimenemista. Kaistan sisäinen vaihtelu heijastaa signaalin amplitudin vaihteluastetta päästökaistalla, kaistan ulkopuolinen vaimennus heijastaa suodatetun signaalin vaimennusastetta, ryhmäviive heijastaa suodattimen läpi kulkevan signaalin viiveaikaa.
