Tillämpningsscenarier för stabil amplitud och stabil faskabel

När du provar en kabel för testning kräver följande två situationer vanligtvis att kabeln stabiliserar amplituden och fasen:

1. När vi testar produkter med kabelmontage hoppas vi att amplituden och fasen är stabila, så att testindikatorerna blir korrekta. I likhet med att väga produkter med elektroniska vågar på marknaden är elektroniska vågar stabila och de uppmätta värdena är korrekta.

2. När de används i systemet ställer vissa system relativt höga krav på fasamplituden.Fluktuationen av fasamplituden för kabelaggregatet kommer att påverka stabiliteten i hela systemet, så det är också nödvändigt att stabilisera amplituden och fasen.

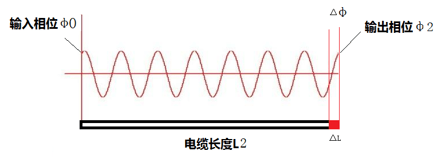

Amplitudens förändring är fluktuationen av insättningsförlusten, och för att stabilisera amplituden, ju mindre fluktuationen av insättningsförlusten är, desto bättre. Fasförändringen kan enkelt förstås som förändringen av längden. När kabeln böjs eller temperaturen ändras kommer kabelns längd att ändras något, och denna förändring kommer att påverka fasen. Principen visas i följande figur:

När kabellängden för L1 ändras till L2 ändras längden med ΔL och fasen ändras därefter med Δφ.

Objektivt sett kan amplitud- och fasförändringar hos kabelkomponenterna inte undvikas. Endast vissa förbättringar i kabeltillverkningsprocessen kan användas för att göra amplitud- och fasförändringarna mindre. Detta är den stabila amplitud- och faskabeln.

Det finns två tillstånd som påverkar amplitud- och fasförändringarna:

1. Stabil temperaturamplitud och fas: När temperaturen ändras kommer principen om termisk expansion och kall kontraktion oundvikligen att orsaka förändringar i kabelns storlek. Temperaturförändringar sker vanligtvis utomhus, så när kabelmontaget används som en utomhussystemanslutning föreslås temperaturstabilitet och fasstabilitet, såsom kablar anslutna till utomhusantenner. Efter att denna typ av kabel har monterats är den i princip fixerad, så det krävs i allmänhet inte att mekaniskt stabilisera amplituden och fasen.

2. Mekanisk amplitudstabilisering och fasstabilisering: När kabelenheten används som en testkabel används den vanligtvis i ett rum med konstant temperatur och luftfuktighet, så det finns ingen inverkan av temperaturstabilisering och fasstabilisering. Men vid testning av produkten är det nödvändigt att böja kabeln kontinuerligt, så att den mekaniska storleken på kabeln ändras, så att testkabeln i allmänhet ägnar mer uppmärksamhet åt den mekaniska amplituden och fasstabiliteten.
