Klassificering och prestanda för filter

 Enligt överföringsegenskaperna är RF-filter indelade i lågpass (LP), högpass (HP), bandpass (BP), bandstopp (BS) och allpass (allpass, AP) fem filtret tillåter den önskade frekvenssignalen att passera och undertrycker den oönskade frekvenssignalen.

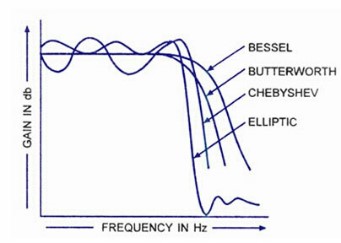

Enligt den matematiska prototypen finns Butterworth, Chebyshev, Ellipse, Bessel och andra filter. Under förutsättningen av samma ordning har Butterworth-filtret det flataste passbandet, och stoppbandet avtar långsamt; Chebyshev-filtret svänger med lika stora krusningar i passbandet, och stoppbandet avtar snabbare; det elliptiska filtret oscillerar med lika krusningar i passbandet, och Bandet minskar snabbast, passbandet för Bessel-filtret oscillerar med samma rippel, stoppbandet minskar långsamt och amplitud-frekvenskarakteristiken är sämst, men den har den bästa linjära faskarakteristiken.

Beroende på typen av resonator finns det LC-filter, mikrostrip-linjefilter, vågledarfilter, dielektriska filter och koaxialkavitetsfilter.

Indikatorerna för att mäta filterprestanda inkluderar främst mittfrekvens, bandbredd, kvalitetsfaktor, stående vågförhållande, insättningsförlust, fluktuation inom bandet, undertryckning utanför bandet, gruppfördröjning, effektkapacitet, volym och temperaturegenskaper.

Bland dem återspeglar kvalitetsfaktorn bandpassfiltrets selektivitet; stående vågförhållande återspeglar matchningsgraden för filtret och andra enheter i systemet; insättningsförlusten återspeglar dämpningen av signaleffekten. Fluktuationen i bandet reflekterar fluktuationsgraden för signalamplituden i passbandet, undertryckningen utanför bandet reflekterar dämpningsgraden för den filtrerade signalen, gruppfördröjningen reflekterar fördröjningstiden för signalen som passerar genom filtret.
