Сценарии применения кабельных сборок со стабильной амплитудой и стабильной фазой

При испытании кабеля в следующих двух ситуациях обычно требуется, чтобы кабель стабилизировал амплитуду и фазу:

1. При тестировании изделий с кабельными сборками мы надеемся, что амплитуда и фаза стабильны, так что тестовые показатели будут точными. Подобно продуктам для взвешивания с электронными весами на рынке, электронные весы стабильны, а измеренные значения точны.

2. При использовании в системе некоторые системы предъявляют относительно высокие требования к фазовой амплитуде.Колебание фазовой амплитуды кабельной сборки повлияет на стабильность всей системы, поэтому также необходимо стабилизировать амплитуду и фазу.

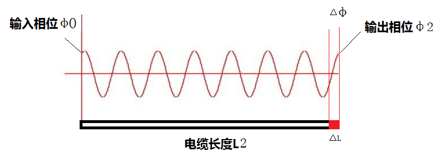

Изменение амплитуды представляет собой флуктуацию вносимых потерь, и для стабилизации амплитуды чем меньше флуктуация вносимых потерь, тем лучше. Изменение фазы можно просто понять как изменение длины.При изгибе кабеля или изменении температуры длина кабеля немного изменится, и это изменение повлияет на фазу.Принцип показан на следующем рисунке:

Когда длина кабеля L1 изменяется на L2, длина изменяется на ΔL, а фаза изменяется соответственно на Δφ.

Объективно говоря, амплитудных и фазовых изменений компонентов кабеля не избежать, лишь некоторые улучшения в процессе производства кабеля могут быть использованы для уменьшения амплитудных и фазовых изменений, это и есть стабильный амплитудно-фазовый кабель.

На изменение амплитуды и фазы влияют два условия:

1. Стабильная амплитуда и фаза температуры: при изменении температуры принцип теплового расширения и холодного сжатия неизбежно приведет к изменению размера кабеля. Изменения температуры обычно происходят на открытом воздухе, поэтому, когда кабельная сборка используется в качестве соединения наружной системы, предлагается температурная стабильность и фазовая стабильность, например, кабели, подключенные к наружным антеннам. После того, как такой кабель собран, он в основном фиксируется, поэтому, как правило, не требуется механическая стабилизация амплитуды и фазы.

2. Механическая стабилизация амплитуды и фазовая стабилизация: когда кабельная сборка используется в качестве тестового кабеля, она обычно используется в помещении с постоянной температурой и влажностью, поэтому стабилизация температуры и фазовой стабилизации не влияет. Однако при тестировании продукта необходимо постоянно сгибать кабель, чтобы механический размер кабеля менялся, поэтому тестовый кабель обычно уделяет больше внимания механической амплитуде и фазовой стабильности.
