Классификация и производительность фильтров

По характеристикам передачи ВЧ фильтры делятся на фильтры нижних частот (ФНЧ), ВЧ (ВЧ), полосовые (ВР), полосовые (ЗЧ) и всепропускающие (all-pass, AP) пять фильтр пропускает сигнал нужной частоты и подавляет сигнал нежелательной частоты.

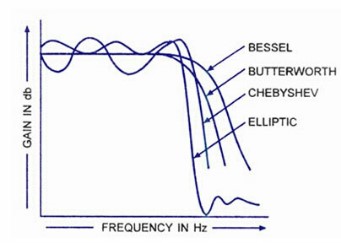

По математическому прототипу различают фильтры Баттерворта, Чебышева, Эллипса, Бесселя и др. При предположении того же порядка фильтр Баттерворта имеет самую плоскую полосу пропускания и полосу задерживания спадает медленно; фильтр Чебышева колеблется с равной пульсацией в полосе пропускания, а полоса задерживания спадает быстрее; эллиптический фильтр колеблется с равномерными пульсациями в полосе пропускания. Быстрее всего спадает полоса, полоса пропускания фильтра Бесселя осциллирует с равной пульсацией, полоса задерживания спадает медленно, амплитудно-частотная характеристика наихудшая, но имеет наилучшую линейную фазовую характеристику.

По типу резонатора различают LC-фильтры, линейные микрополосковые фильтры, волноводные фильтры, диэлектрические фильтры и коаксиальные резонаторные фильтры.

Показатели для измерения производительности фильтра в основном включают центральную частоту, полосу пропускания, добротность, коэффициент стоячей волны, вносимые потери, внутриполосные колебания, подавление внеполосных помех, групповую задержку, мощность, объемные и температурные характеристики.

Среди них добротность отражает избирательность полосового фильтра, коэффициент стоячей волны отражает степень согласования фильтра и других устройств в системе, вносимые потери отражают затухание мощности сигнала. отражает степень флуктуации амплитуды сигнала в полосе пропускания, подавление внеполосного сигнала отражает степень затухания отфильтрованного сигнала, групповая задержка отражает время задержки прохождения сигнала через фильтр.
