Scenari applicativi di cavi assemblati con ampiezza stabile e fase stabile

 Quando si prova un cavo per il test, generalmente le due situazioni seguenti richiedono che il cavo stabilizzi l'ampiezza e la fase:

1. Quando si testano prodotti con cavi assemblati, ci auguriamo che l'ampiezza e la fase siano stabili, in modo che gli indicatori di test siano accurati. Simile ai prodotti di pesatura con bilance elettroniche sul mercato, le bilance elettroniche sono stabili e i valori misurati sono accurati.

2. Quando vengono utilizzati nel sistema, alcuni sistemi hanno requisiti relativamente elevati sull'ampiezza di fase.La fluttuazione dell'ampiezza di fase del gruppo cavo influenzerà la stabilità dell'intero sistema, quindi è anche necessario stabilizzare l'ampiezza e la fase.

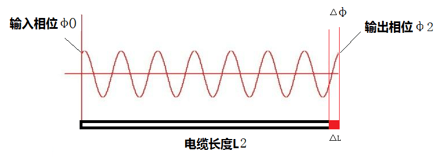

Il cambiamento dell'ampiezza è la fluttuazione della perdita di inserzione e per stabilizzare l'ampiezza, minore è la fluttuazione della perdita di inserzione, meglio è. Il cambio di fase può essere inteso semplicemente come il cambio di lunghezza.Quando il cavo viene piegato o cambia la temperatura, la lunghezza del cavo cambierà leggermente, e questo cambiamento influenzerà la fase.Il principio è mostrato nella figura seguente:

Quando la lunghezza del cavo di L1 cambia in L2, la lunghezza cambia di ΔL e la fase cambia di conseguenza di Δφ.

Obiettivamente, i cambiamenti di ampiezza e fase dei componenti del cavo non possono essere evitati.Solo alcuni miglioramenti nel processo di fabbricazione del cavo possono essere utilizzati per ridurre l'ampiezza e i cambiamenti di fase.Questo è il cavo di ampiezza e fase stabile.

Ci sono due condizioni che influenzano l'ampiezza e i cambiamenti di fase:

1. Ampiezza e fase della temperatura stabili: quando la temperatura cambia, il principio dell'espansione termica e della contrazione a freddo causerà inevitabilmente variazioni nelle dimensioni del cavo. Le variazioni di temperatura si verificano generalmente all'esterno, quindi quando l'assieme di cavi viene utilizzato come collegamento di sistema esterno, vengono proposte stabilità della temperatura e stabilità di fase, come i cavi collegati alle antenne esterne. Dopo che questo tipo di cavo è stato assemblato, viene sostanzialmente fissato, quindi generalmente non è necessario stabilizzare meccanicamente l'ampiezza e la fase.

2. Stabilizzazione meccanica dell'ampiezza e stabilizzazione di fase: quando il cavo assemblato viene utilizzato come cavo di prova, viene generalmente utilizzato in una stanza con temperatura e umidità costanti, quindi non vi è alcuna influenza sulla stabilizzazione della temperatura e della stabilizzazione di fase. Tuttavia, durante il test del prodotto, è necessario piegare il cavo continuamente, in modo che le dimensioni meccaniche del cavo cambino, quindi il cavo di test generalmente presta maggiore attenzione all'ampiezza meccanica e alla stabilità di fase.
