Classificazione e prestazioni dei filtri

In base alle caratteristiche di trasmissione, i filtri RF si dividono in passa basso (LP), passa alto (HP), passa banda (BP), stop banda (BS) e passa tutto (passa tutto, AP) cinque tipi, il filtro consente il passaggio del segnale di frequenza desiderato e sopprime il segnale di frequenza indesiderato.

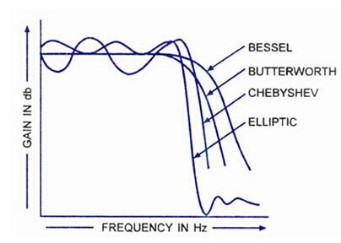

Secondo il prototipo matematico, ci sono Butterworth, Chebyshev, Ellipse, Bessel e altri filtri. Con la premessa dello stesso ordine, il filtro Butterworth ha la banda passante più piatta e la banda di arresto diminuisce lentamente; il filtro Chebyshev oscilla con increspature uguali nella banda passante e la banda di arresto diminuisce più velocemente; il filtro ellittico oscilla con increspature uguali nella banda passante, e La banda diminuisce più velocemente; la banda passante del filtro di Bessel oscilla con uguale ondulazione, la banda di arresto diminuisce lentamente e la caratteristica ampiezza-frequenza è la peggiore, ma ha la migliore caratteristica di fase lineare.

A seconda del tipo di risonatore, ci sono filtri LC, filtri di linea a microstriscia, filtri in guida d'onda, filtri dielettrici e filtri a cavità coassiale.

Gli indicatori per misurare le prestazioni del filtro includono principalmente frequenza centrale, larghezza di banda, fattore di qualità, rapporto d'onda stazionaria, perdita di inserzione, fluttuazione in banda, soppressione fuori banda, ritardo di gruppo, capacità di potenza, caratteristiche di volume e temperatura.

Tra questi, il fattore di qualità riflette la selettività del filtro passa-banda, il rapporto d'onda stazionaria riflette il grado di corrispondenza del filtro e di altri dispositivi nel sistema, la perdita di inserzione riflette l'attenuazione della potenza del segnale. riflette il grado di fluttuazione dell'ampiezza del segnale nella banda passante; la soppressione fuori banda riflette il grado di attenuazione del segnale filtrato; il ritardo di gruppo riflette il tempo di ritardo del segnale che passa attraverso il filtro.
