Escenarios de aplicación de conjuntos de cables de fase estable y amplitud estable

Al probar un cable para realizar pruebas, generalmente las siguientes dos situaciones requieren que el cable estabilice la amplitud y la fase:

1. Al probar productos con conjuntos de cables, esperamos que la amplitud y la fase sean estables, para que los indicadores de prueba sean precisos. Similar a los productos de pesaje con balanzas electrónicas en el mercado, las balanzas electrónicas son estables y los valores medidos son precisos.

2. Cuando se usa en el sistema, algunos sistemas tienen requisitos relativamente altos en la amplitud de fase.La fluctuación de la amplitud de fase del conjunto de cables afectará la estabilidad de todo el sistema, por lo que también es necesario estabilizar la amplitud y la fase.

El cambio de la amplitud es la fluctuación de la pérdida de inserción, y para estabilizar la amplitud, cuanto menor sea la fluctuación de la pérdida de inserción, mejor. El cambio de fase puede entenderse simplemente como el cambio de longitud. Cuando el cable se dobla o la temperatura cambia, la longitud del cable cambiará ligeramente y este cambio afectará a la fase. El principio se muestra en la siguiente figura:

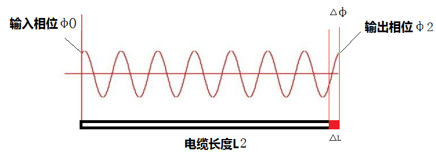

Cuando la longitud del cable de L1 cambia a L2, la longitud cambia en ΔL y la fase cambia en consecuencia en Δφ.

Hablando objetivamente, los cambios de amplitud y fase de los componentes del cable no se pueden evitar. Solo se pueden usar algunas mejoras en el proceso de fabricación del cable para hacer que los cambios de amplitud y fase sean más pequeños. Este es el cable estable de amplitud y fase.

Hay dos condiciones que afectan los cambios de amplitud y fase:

1. Amplitud y fase de temperatura estable: cuando la temperatura cambia, el principio de expansión térmica y contracción en frío inevitablemente causará cambios en el tamaño del cable. Los cambios de temperatura generalmente ocurren al aire libre, por lo que cuando el conjunto de cables se utiliza como una conexión de sistema exterior, se propone estabilidad de temperatura y estabilidad de fase, como cables conectados a antenas exteriores. Después de ensamblar este tipo de cable, básicamente se fija, por lo que generalmente no se requiere estabilizar mecánicamente la amplitud y la fase.

2. Estabilización mecánica de amplitud y estabilización de fase: cuando el conjunto de cables se usa como cable de prueba, generalmente se usa en una habitación con temperatura y humedad constantes, por lo que no hay influencia de la estabilización de temperatura y estabilización de fase. Sin embargo, al probar el producto, es necesario doblar el cable continuamente, de modo que el tamaño mecánico del cable cambie, por lo que el cable de prueba generalmente presta más atención a la amplitud mecánica y la estabilidad de fase.
