Clasificación y rendimiento de los filtros.

De acuerdo con las características de transmisión, los filtros de RF se dividen en paso bajo (LP), paso alto (HP), paso de banda (BP), parada de banda (BS) y paso total (paso total, AP) cinco tipos, el filtro permite que pase la señal de frecuencia deseada y suprime la señal de frecuencia no deseada.

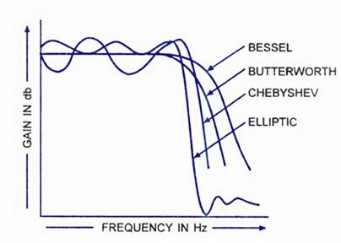

Según el prototipo matemático, existen filtros Butterworth, Chebyshev, Ellipse, Bessel y otros. Bajo la premisa del mismo orden, el filtro Butterworth tiene la banda de paso más plana y la banda de parada declina lentamente; el filtro Chebyshev oscila con ondas iguales en la banda de paso y la banda de parada declina más rápido; el filtro elíptico oscila con ondas iguales en la banda de paso, y La banda declina más rápidamente; la banda de paso del filtro Bessel oscila con la misma ondulación, la banda suprimida declina lentamente y la característica de amplitud-frecuencia es la peor, pero tiene la mejor característica de fase lineal.

Según el tipo de resonador, existen filtros LC, filtros de línea microstrip, filtros de guía de ondas, filtros dieléctricos y filtros de cavidad coaxial.

Los indicadores para medir el rendimiento del filtro incluyen principalmente la frecuencia central, el ancho de banda, el factor de calidad, la relación de onda estacionaria, la pérdida de inserción, la fluctuación dentro de banda, la supresión fuera de banda, el retardo de grupo, la capacidad de potencia, el volumen y las características de temperatura.

Entre ellos, el factor de calidad refleja la selectividad del filtro de paso de banda, la relación de onda estacionaria refleja el grado de coincidencia del filtro y otros dispositivos en el sistema, la pérdida de inserción refleja la atenuación de la potencia de la señal. refleja el grado de fluctuación de la amplitud de la señal en la banda de paso; la supresión fuera de banda refleja el grado de atenuación de la señal filtrada; el retardo de grupo refleja el tiempo de retardo de la señal que pasa por el filtro.
