Cenários de aplicação de conjuntos de cabos de amplitude estável e fase estável

Ao tentar um cabo para teste, geralmente as duas situações a seguir exigem que o cabo estabilize a amplitude e a fase:

1. Ao testar produtos com conjuntos de cabos, esperamos que a amplitude e a fase sejam estáveis, para que os indicadores de teste sejam precisos. Semelhante aos produtos de pesagem com balanças eletrônicas do mercado, as balanças eletrônicas são estáveis e os valores medidos são precisos.

2. Quando usados no sistema, alguns sistemas têm requisitos relativamente altos de amplitude de fase.A flutuação da amplitude de fase do conjunto de cabos afetará a estabilidade de todo o sistema, por isso também é necessário estabilizar a amplitude e a fase.

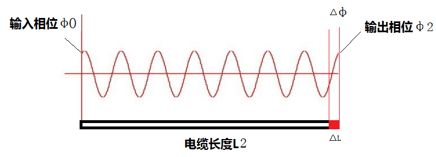

A mudança da amplitude é a flutuação da perda de inserção, e para estabilizar a amplitude, quanto menor a flutuação da perda de inserção, melhor. A mudança de fase pode ser entendida simplesmente como a mudança de comprimento. Quando o cabo é dobrado ou a temperatura muda, o comprimento do cabo muda ligeiramente, e essa mudança afeta a fase. O princípio é mostrado na figura a seguir:

Quando o comprimento do cabo de L1 muda para L2, o comprimento muda de ΔL e a fase muda de acordo com Δφ.

Objetivamente falando, as mudanças de amplitude e fase dos componentes do cabo não podem ser evitadas. Apenas algumas melhorias no processo de fabricação do cabo podem ser usadas para diminuir as mudanças de amplitude e fase. Este é o cabo estável de amplitude e fase.

Existem duas condições que afetam as mudanças de amplitude e fase:

1. Amplitude e fase de temperatura estável: Quando a temperatura muda, o princípio de expansão térmica e contração a frio inevitavelmente causará mudanças no tamanho do cabo. As mudanças de temperatura geralmente ocorrem ao ar livre, portanto, quando o conjunto de cabos é usado como uma conexão do sistema externo, são propostas estabilidade de temperatura e estabilidade de fase, como cabos conectados a antenas externas. Depois que este tipo de cabo é montado, ele é basicamente fixo, então geralmente não é necessário estabilizar mecanicamente a amplitude e a fase.

2. Estabilização mecânica de amplitude e estabilização de fase: Quando o conjunto do cabo é usado como cabo de teste, geralmente é usado em uma sala com temperatura e umidade constantes, portanto não há influência da estabilização de temperatura e estabilização de fase. No entanto, ao testar o produto, é necessário dobrar o cabo continuamente, para que o tamanho mecânico do cabo mude, de modo que o cabo de teste geralmente presta mais atenção à amplitude mecânica e à estabilidade de fase.
