안정적인 진폭 및 안정적인 위상 케이블 어셈블리의 응용 시나리오

테스트를 위해 케이블을 시도할 때 일반적으로 다음 두 가지 상황에서 케이블이 진폭과 위상을 안정화해야 합니다.

1. 케이블 어셈블리로 제품을 테스트할 때 진폭과 위상이 안정되어 테스트 표시기가 정확하기를 바랍니다. 시중에 나와 있는 전자저울로 계량하는 제품과 마찬가지로 전자저울은 안정적이고 측정값이 정확합니다.

2. 시스템에 사용할 때 일부 시스템은 위상 진폭에 대한 요구 사항이 상대적으로 높으며 케이블 어셈블리의 위상 진폭 변동은 전체 시스템의 안정성에 영향을 미치므로 진폭과 위상도 안정화해야 합니다.

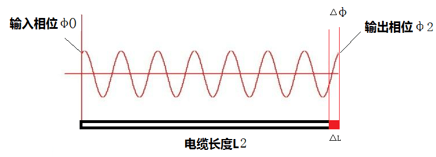

진폭의 변화는 삽입 손실의 변동이며 진폭을 안정화하려면 삽입 손실의 변동이 작을수록 좋습니다. 위상의 변화는 단순히 길이의 변화로 이해할 수 있습니다.케이블이 구부러지거나 온도가 변하면 케이블의 길이가 약간 변하고 이 변화가 위상에 영향을 미칩니다.원리는 다음 그림과 같습니다.

L1의 케이블 길이가 L2로 변경되면 길이가 ΔL만큼 변경되고 그에 따라 위상이 Δφ만큼 변경됩니다.

객관적으로 말해서, 케이블 구성 요소의 진폭 및 위상 변화는 피할 수 없습니다.케이블 제조 공정의 일부 개선만 사용하여 진폭 및 위상 변화를 더 작게 만들 수 있습니다.이것이 안정적인 진폭 및 위상 케이블입니다.

진폭 및 위상 변화에 영향을 미치는 두 가지 조건이 있습니다.

1. 안정적인 온도 진폭 및 위상: 온도가 변하면 열팽창 및 냉수축의 원리로 인해 필연적으로 케이블 크기의 변화가 발생합니다. 온도 변화는 일반적으로 실외에서 발생하므로 실외 시스템 연결로 케이블 어셈블리를 사용할 경우 실외 안테나에 연결되는 케이블과 같이 온도 안정성 및 위상 안정성을 제안합니다. 이러한 종류의 케이블은 조립 후 기본적으로 고정되기 때문에 일반적으로 진폭과 위상을 기계적으로 안정화시킬 필요가 없습니다.

2. 기계적 진폭 안정화 및 위상 안정화: 케이블 어셈블리를 테스트 케이블로 사용하는 경우 일반적으로 온도 및 습도가 일정한 실내에서 사용되므로 온도 안정화 및 위상 안정화의 영향이 없습니다. 그러나 제품을 테스트할 때 케이블을 지속적으로 구부릴 필요가 있으므로 케이블의 기계적 크기가 변경되므로 테스트 케이블은 일반적으로 기계적 진폭과 위상 안정성에 더 많은 주의를 기울입니다.
