安定した振幅と安定した位相のケーブル アセンブリのアプリケーション シナリオ

テスト用にケーブルを試す場合、通常、次の 2 つの状況では、ケーブルの振幅と位相を安定させる必要があります。

1. ケーブル アセンブリを使用して製品をテストする場合、テスト インジケータが正確になるように、振幅と位相が安定していることを願っています。市販の電子はかりを搭載した計量製品と同様に、電子はかりは安定しており、測定値は正確です。

2.システムで使用する場合、一部のシステムでは位相振幅に比較的高い要件があり、ケーブルアセンブリの位相振幅の変動はシステム全体の安定性に影響を与えるため、振幅と位相を安定させる必要もあります。

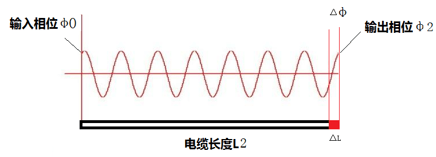

振幅の変化は挿入損失の変動であり、振幅を安定させるためには挿入損失の変動が小さいほどよい。位相の変化は、単純に長さの変化として理解できます. ケーブルが曲がったり、温度が変化したりすると、ケーブルの長さがわずかに変化し、この変化が位相に影響を与えます. 原理を次の図に示します.

L1 のケーブル長が L2 に変わると、長さが ΔL だけ変化し、それに応じて位相が Δφ 変化します。

客観的に言えば、ケーブル部品の振幅と位相の変化は避けられません.ケーブル製造プロセスのいくつかの改善のみを使用して、振幅と位相の変化をより小さくすることができます.これが安定した振幅と位相のケーブルです.

振幅と位相の変化に影響を与える条件が 2 つあります。

1.安定した温度振幅と位相：温度が変化すると、熱膨張と冷間収縮の原理により、必然的にケーブルのサイズが変化します。温度変化は一般に屋外で発生するため、ケーブル アセンブリを屋外システム接続として使用する場合は、屋外アンテナに接続するケーブルなど、温度安定性と位相安定性が提案されます。この種のケーブルは、組み立て後は基本的に固定されるため、一般的に機械的に振幅や位相を安定させる必要はありません。

2. 機械的振幅安定化と位相安定化: ケーブル アセンブリをテスト ケーブルとして使用する場合、通常、一定の温度と湿度の部屋で使用されるため、温度安定化と位相安定化の影響はありません。ただし、製品をテストするときは、ケーブルを連続的に曲げる必要があるため、ケーブルの機械的サイズが変化するため、テストケーブルは通常、機械的振幅と位相安定性により注意を払います。
