フィルターの分類と性能

伝送特性に応じて、RF フィルターはローパス (LP)、ハイパス (HP)、バンドパス (BP)、バンドストップ (BS)、オールパス (オールパス、AP) の 5 つに分けられます。フィルタは、必要な周波数信号を通過させ、不要な周波数信号を抑制します。

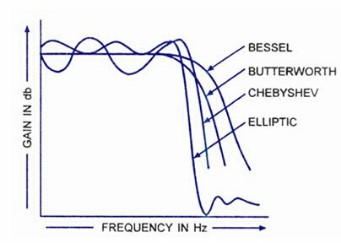

数学的プロトタイプによると、Butterworth、Chebyshev、Ellipse、Bessel などのフィルターがあります。同じ次数の前提の下で、バターワース フィルターは通過帯域が最も平坦であり、阻止帯域はゆっくりと低下します。チェビシェフ フィルターは通過帯域で等しいリップルで振動し、阻止帯域はより速く低下します。楕円形フィルターは通過帯域で等しいリップルで振動し、帯域の低下が最も速く、ベッセル フィルタの通過帯域は等しいリップルで振動し、阻止帯域の低下は緩やかで、振幅周波数特性は最悪ですが、線形位相特性は最も優れています。

共振器の種類によって、LCフィルター、マイクロストリップラインフィルター、導波管フィルター、誘電体フィルター、同軸空洞フィルターがあります。

フィルタの性能を測定する指標には、主に中心周波数、帯域幅、品質係数、定在波比、挿入損失、帯域内変動、帯域外抑制、群遅延、電力容量、体積および温度特性が含まれます。

そのうち、品質係数はバンドパス フィルターの選択性を反映し、定在波比はフィルターとシステム内の他のデバイスの整合度を反映し、挿入損失は信号電力の減衰を反映します。通過帯域内の信号振幅の変動度を反映し、帯域外抑圧はフィルタリングされた信号の減衰度を反映し、群遅延はフィルタを通過する信号の遅延時間を反映します。
