Scénarios d'application d'assemblages de câbles à amplitude stable et à phase stable

Lorsque vous essayez un câble pour le tester, les deux situations suivantes nécessitent généralement que le câble stabilise l'amplitude et la phase :

1. Lors du test de produits avec des assemblages de câbles, nous espérons que l'amplitude et la phase sont stables, de sorte que les indicateurs de test soient précis. Semblables aux produits de pesage avec balances électroniques sur le marché, les balances électroniques sont stables et les valeurs mesurées sont précises.

2. Lorsqu'ils sont utilisés dans le système, certains systèmes ont des exigences relativement élevées en matière d'amplitude de phase.La fluctuation de l'amplitude de phase de l'ensemble de câbles affectera la stabilité de l'ensemble du système, il est donc également nécessaire de stabiliser l'amplitude et la phase.

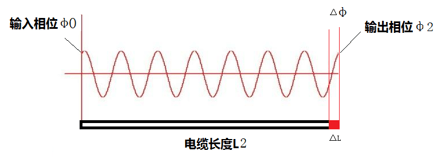

Le changement d'amplitude est la fluctuation de la perte d'insertion, et pour stabiliser l'amplitude, plus la fluctuation de la perte d'insertion est petite, mieux c'est. Le changement de phase peut être compris simplement comme le changement de longueur. Lorsque le câble est plié ou que la température change, la longueur du câble changera légèrement, et ce changement affectera la phase. Le principe est illustré dans la figure suivante :

Lorsque la longueur de câble de L1 passe à L2, la longueur change de ΔL et la phase change en conséquence de Δφ.

Objectivement parlant, les changements d'amplitude et de phase des composants du câble ne peuvent être évités. Seules quelques améliorations dans le processus de fabrication du câble peuvent être utilisées pour réduire les changements d'amplitude et de phase. C'est le câble stable d'amplitude et de phase.

Deux conditions affectent les changements d'amplitude et de phase :

1. Amplitude et phase de température stables : lorsque la température change, le principe de dilatation thermique et de contraction à froid entraînera inévitablement des changements dans la taille du câble. Les changements de température se produisent généralement à l'extérieur, donc lorsque l'ensemble de câbles est utilisé comme connexion de système extérieur, la stabilité de température et la stabilité de phase sont proposées, comme les câbles connectés aux antennes extérieures. Une fois ce type de câble assemblé, il est essentiellement fixé, il n'est donc généralement pas nécessaire de stabiliser mécaniquement l'amplitude et la phase.

2. Stabilisation mécanique de l'amplitude et stabilisation de la phase : lorsque le câble est utilisé comme câble de test, il est généralement utilisé dans une pièce à température et humidité constantes, il n'y a donc aucune influence de la stabilisation de la température et de la stabilisation de la phase. Cependant, lors du test du produit, il est nécessaire de plier le câble en continu, de sorte que la taille mécanique du câble change, de sorte que le câble de test accorde généralement plus d'attention à l'amplitude mécanique et à la stabilité de phase.
