Klassifizierung und Leistung

von Filtern

Entsprechend den Übertragungseigenschaften werden HF-Filter in Tiefpass (LP), Hochpass (HP), Bandpass (BP), Bandsperre (BS) und Allpass (Allpass, AP) fünf unterteilt Arten lässt der Filter das gewünschte Frequenzsignal passieren und unterdrückt das unerwünschte Frequenzsignal.

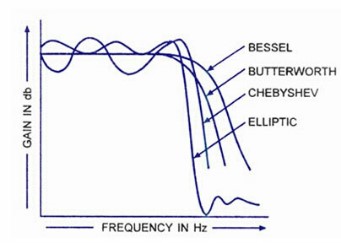

Gemäß dem mathematischen Prototyp gibt es Butterworth-, Chebyshev-, Ellipse-, Bessel- und andere Filter. Unter der Prämisse derselben Ordnung hat das Butterworth-Filter das flachste Durchlassband und das Sperrband fällt langsam ab; das Tschebyscheff-Filter oszilliert mit gleichen Wellen im Durchlassband und das Sperrband fällt schneller ab; das elliptische Filter oszilliert mit gleichen Wellen im Durchlassband, und Das Band fällt am schnellsten ab; das Durchlassband des Bessel-Filters oszilliert mit gleichen Welligkeiten, das Sperrband fällt langsam ab und die Amplituden-Frequenz-Charakteristik ist die schlechteste, aber es hat die beste lineare Phasencharakteristik.

Je nach Art des Resonators gibt es LC-Filter, Mikrostreifenleitungsfilter, Wellenleiterfilter, dielektrische Filter und koaxiale Hohlraumfilter.

Die Indikatoren zur Messung der Filterleistung umfassen hauptsächlich Mittenfrequenz, Bandbreite, Qualitätsfaktor, Stehwellenverhältnis, Einfügungsdämpfung, In-Band-Fluktuation, Out-of-Band-Unterdrückung, Gruppenlaufzeit, Leistungskapazität, Lautstärke und Temperatureigenschaften.

Unter ihnen spiegelt der Qualitätsfaktor die Selektivität des Bandpassfilters wider, das Stehwellenverhältnis spiegelt den Anpassungsgrad des Filters und anderer Geräte im System wider, die Einfügungsdämpfung spiegelt die Dämpfung der Signalleistung wider dass die Passbanddämpfung am kleinsten und die Sperrbanddämpfung am größten ist [4]; Inband-Fluktuation gibt den Schwankungsgrad der Signalamplitude im Passband wieder; Out-of-Band-Unterdrückung gibt die Dämpfung des Filters wieder Signal; Gruppenverzögerung gibt die Verzögerungszeit des Signals wieder, das durch das Filter geht.
